こんにちは。高級モトクラブ運営者のAです。
今日は、ハーレーエボの点火時期の調整について知りたいあなたに向けて、エボの点火時期をどんな基準で決めるのか、タイミングライトの正しい使い方、進角や遅角で現れる症状、そして三拍子アイドリングとの関係まで、まとめてお話ししていきます。
ハーレーエボのタイミングマークの意味がよく分からない、点火時期が早過ぎるとどんな不調が出るのか心配、逆に遅らせ過ぎたときの症状も知っておきたい…そんなモヤモヤをスッと整理したい人に向けた内容です。
実際、ガレージでエボの点火時期を調整しようとしても、フルトラ点火やポイント点火、ダイナSのようなセミトラ点火の違いが曖昧だったり、タイミングライトを当てても丸印や縦線がどのタイミングを指しているのか自信が持てなかったりと、迷うポイントが多いんですよね。
しかも点火時期を外すとノッキング、オーバーヒート、キャブのくしゃみなどの症状が出やすくなるので、慎重に進めたいところだと思います。
この記事では、ハーレーエボの点火時期の調整の基本的な考え方を整理しながら、エボとショベルヘッドの違いや、フルトラ点火・ポイント点火・セミトラ点火それぞれの特徴もつかめるようにしていきます。
読み終わる頃には、自分のエボがどのタイミングで火を飛ばしているのか、そしてどこをどんな手順で触ればフィーリングをもう一段良くできるのか、だいぶイメージしやすくなるはずですよ。
- エボのエンジンの点火時期とタイミングマークの基礎が分かる
- 進角と遅角で変わるエンジン症状と注意点を理解できる
- フルトラ点火やダイナS、ポイント点火の違いと調整のコツが分かる
- 自分で点火時期を触る際の安全な手順と判断基準をイメージできる
ハーレーエボの点火時期の調整の基本理解
まずは、ハーレーエボの点火時期の調整の土台になる考え方から整理していきます。ピストンの動きと点火のタイミング、タイミングマークの意味、そして進角と遅角がエンジンにどう効いてくるのかを押さえておくと、そのあと具体的な調整作業に入っても迷いにくくなります。
点火時期を決める2つの要素を知る
点火時期を詰めていくときに、私が必ず頭に置いているのが「ピストン位置」と「エンジン回転数」の2つです。
この2つがセットで決まってこそ、初めて「ちょうどいいタイミングで火が飛んでいる」と言えるんですよね。どちらか片方だけを見て調整してしまうと、アイドリングはそれっぽくても、走り出した瞬間に「なんか違うな…」と感じることが多いです。
ピストン位置：どのタイミングで火を飛ばすか
まずはピストン位置です。エボの場合、基本的な考え方としては「フロントシリンダーの上死点前何度で火を飛ばすか」という話になります。
一般的には、フロントシリンダー上死点前およそ35度前後が全進角の目安と言われていて、この位置に丸印のタイミングマークが刻まれていることが多いです。
ただ、ここで勘違いしてほしくないのは、「35度」という数字はあくまで教科書的な基準であって、どのエンジンにも絶対の正解というわけではないということです。実際には、
- ハイコンプピストンやハイカムが入っているかどうか
- キャブかインジェクションか
- 使っているガソリンのオクタン価や地域の燃料事情
- 街乗りメインか、高速クルージングが多いか
こういった条件によって、「ちょうどいい点火の位置」は少しずつ変わってきます。
だからこそ、タイミングマークはあくまで基準点として覚えておいて、実際には走りながら最終調整していくイメージが大事かなと思います。
エンジン回転数：いつ進角させていくか
もう一つの軸がエンジン回転数です。エンジンは回転が上がるほど、ピストンが上下するスピードが速くなりますよね。
そうすると、燃焼に使える時間もどんどん短くなっていきます。そこで必要になるのが進角です。
低回転では点火時期を遅らせておいて、回転が上がるにつれて少しずつ早めていく。
これがフルトラ点火でもポイント点火でも共通の考え方で、「低回転＝遅角」「高回転＝進角」というイメージを持っておくと分かりやすいです。
もし高回転まで回しているのに点火時期がずっと遅角寄りのままだと、火が付くころにはピストンがかなり下がってしまい、燃焼圧をうまくトルクに変えられません。
逆に、低回転なのに進角し過ぎていると、ピストンがまだ上がり切らないうちに強い圧力がかかり、ノッキングやキックバックの原因になります。
ポイント整理
- 点火時期を決める2つの要素は「ピストン位置」と「回転数」
- ピストン位置は「上死点前何度で火を飛ばすか」を決めるもの
- 回転数に応じて、遅角から進角へカーブを描くように変化させる
机上の数値と実際のフィーリングのバランス
ここまで読むと、「じゃあ何度でどの回転数に合わせれば正解なの？」と思うかもしれません。
正直なところ、エンジン仕様や個体差によってベストは変わるので、一言で言い切るのは難しいです。
サービスマニュアルに書かれている点火時期や回転数は、非常に重要な基準ではありますが、それでも実際の走行条件や車体の状態で微調整が必要になることがあります。
なので、私としては、
- まずはサービスマニュアルに記載された点火時期・回転数を忠実に再現する
- その状態で街乗り・高速・上り坂などをひととおり走ってみる
- ノッキングやくしゃみ、熱の持ち方、トルク感などをメモする
- 必要に応じて、ほんの少しだけ進角・遅角方向に振ってみる
というステップで詰めていくのがおすすめです。いきなり大きく触るのではなく、「半コマずつ」「ほんのわずかずつ」動かして変化を体感していくと、あなた自身の感覚もどんどん鋭くなっていきますよ。
数値はあくまで「目安」
ここで触れている回転数や角度の数字は、一般的なエボエンジンの例を元にした目安レベルの話です。
実際の作業では、必ずあなたの車両に対応したサービスマニュアルやメーカー情報を確認し、最終的な調整値は信頼できるプロのメカニックとも相談しながら決めるのが安全です。
この「ピストン位置」と「回転数」の2つが腹落ちしてくると、タイミングライトでマークを追いかける意味もグッと見えてきます。
次のセクションでは、その中でもキーになるハーレーエボのタイミング マークについて、もう少し踏み込んで話していきますね。

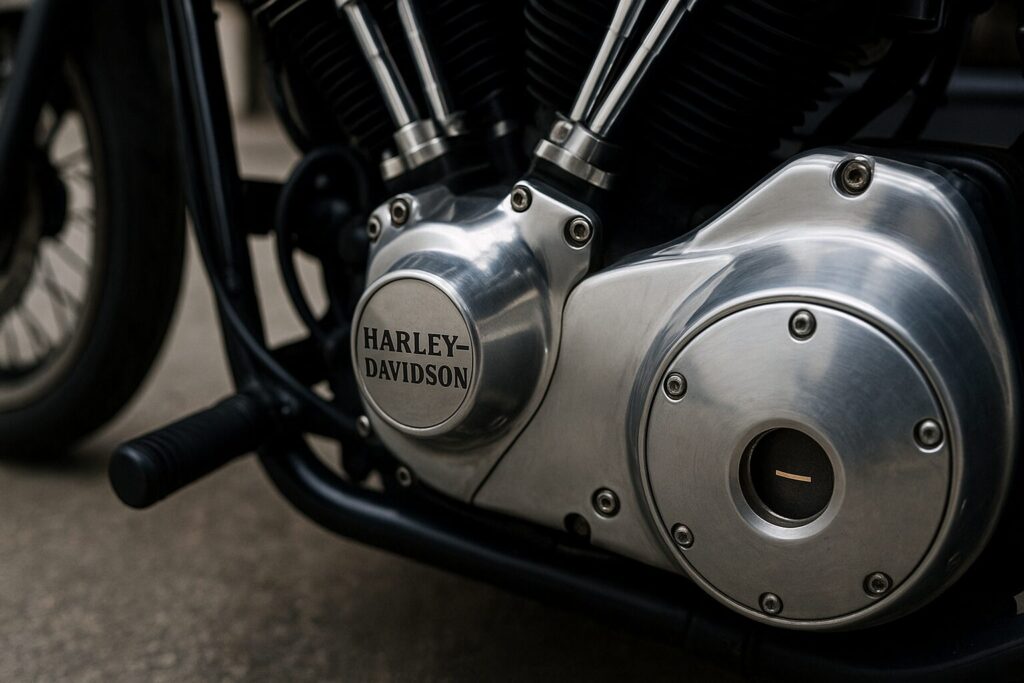

タイミングマークの基礎理解
ハーレーエボの点火時期の調整で、多くの人が最初につまずくポイントが「タイミングマークの意味が分からない」という部分です。
丸印と縦線が見えるけれど、どっちが上死点でどっちが進角なのか、年式や社外パーツで違うのか…ここ、かなり気になりますよね。
エボの標準的なタイミングマークの意味
まず、純正のエボフライホイールの場合、一般的には次のような対応になっていることが多いです。
タイミングマークのざっくりイメージ
| マーク | 意味（エボ標準仕様） |
|---|---|
| 丸印（●） | フロントシリンダー全進角付近 （上死点前およそ35度前後） |
| 縦線（｜） | フロントシリンダー上死点（TDC） |
※年式や仕様によって例外もあるので、必ず自分の車体の資料で確認してください。
車体左側のタイミングホールからフライホイールを覗くと、この丸印と縦線が順番に現れます。アイドリング付近では上死点付近のマークが見え、2000rpm前後まで回していくと、全進角位置を示す丸印がホールに現れてきます。
この丸印がタイミングホール中央付近に止まって見える状態が、「指定回転数で全進角に達している」というサインになるわけです。
タイミングホールからの見え方とコツ
実際に作業してみると分かりますが、タイミングホールの中って思った以上に見づらいです。
オイルが回っているし、エンジンも振動しているし、光の具合によってはマークが滲んでしまうこともあります。そこでおすすめなのが、
- 丸印と縦線を事前に探して、白ペンやチョークでマーキングしておく
- ガレージの照明を少し落として、タイミングライトの光を見やすくする
- クリアタイプのタイミングホールプラグを使い、オイル飛散を抑えつつ視認性を確保する
といった工夫です。特に白ペンでのマーキングは効果絶大で、「あれ、今見えたの丸だった？縦線だった？」という迷いがかなり減ります。
社外フライホイール・年式違いの注意点
注意してほしいのが、社外フライホイールや旧年式ベースの腰下を使っている場合です。
ショベルヘッド時代や一部社外品では、「縦線＝進角」「丸＝上死点」という逆パターンになっているものもあります。そこを勘違いして調整すると、
- 全進角のつもりで合わせた位置が、実は上死点だった
- 結果として点火時期が大きく進み過ぎたり、逆に遅れ過ぎたりする
といったことになりかねません。これはノッキングや過熱だけでなく、最悪の場合ピストンやバルブに致命的なダメージを与えるリスクもあります。
タイミングマークの確認は必須
エボに限らず、腰下を触っていたり、社外フライホイールに交換している車両は、タイミングマークの意味を必ず資料で確認したうえで調整してください。
純正仕様であっても、年式や市場によって仕様が変わっていることがあります。
タイミングマークと実走のリンクをイメージする
もう一つ大事なのが、「マークの位置」と「実際の走り」を頭の中でリンクさせておくことです。同じ丸印でも、
- ほんの少し進角側に振ったときのフィーリング
- ほんの少し遅角側に振ったときのフィーリング
これを何度か経験しておくと、走っている最中に「今のノッキングは点火が早すぎるな」「この熱さは遅角による燃え残りっぽいな」といった感覚が身についてきます。
そうなると、ガレージに戻ったときに「丸印をホールに対してこのくらい動かそう」と、かなり具体的にイメージしやすくなるんですよね。
このように、ハーレーエボのタイミング マークは単なる印ではなく、エンジンの状態とあなたのフィーリングを結びつける「目印」です。
ここをしっかり理解しておくと、次のフルトラ点火での調整もかなりスムーズになります。

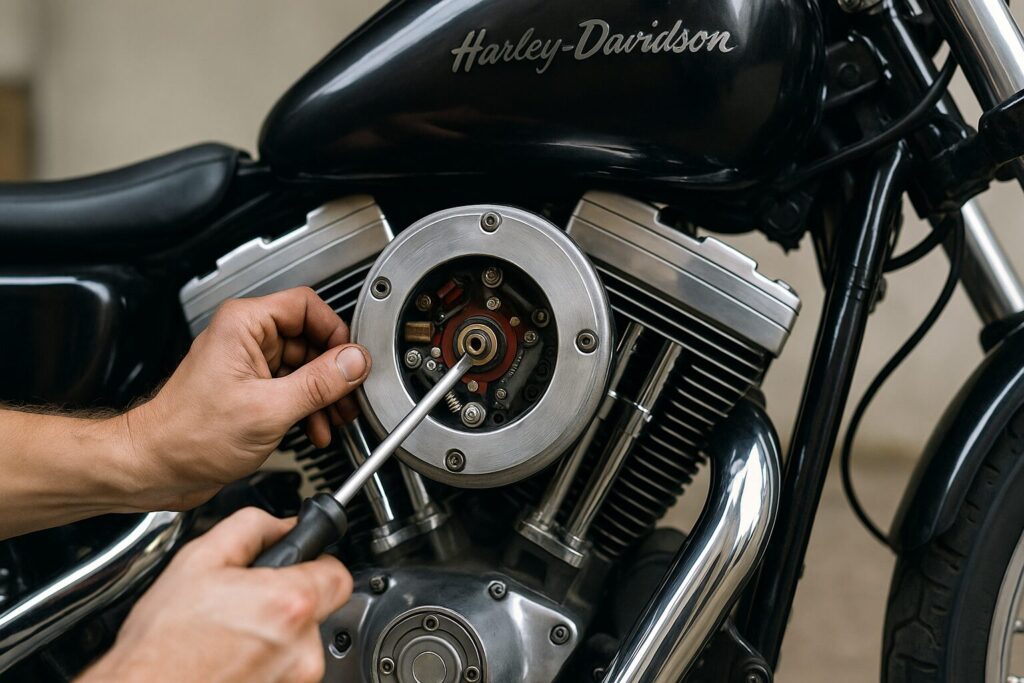

フルトラの点火時期の調整の要点
エボの多くはフルトラ点火（フル・トランジスタ点火）を採用していて、これは昔ながらのポイント点火と比べると、かなり安定性とメンテナンス性に優れたシステムです。
接点がないのでギャップ調整も不要ですし、基本的にはセンサープレートとモジュールさえ元気なら、長期間ほとんどズレずに動いてくれます。
フルトラ点火の「役割分担」をイメージする
フルトラ点火を理解するコツは、システムの役割分担をざっくり掴んでおくことです。
- ピックアップセンサー／トリガーローター：
クランクやカムの位置情報を拾う役 - イグニッションモジュール：
センサーからの信号をもとに、点火時期（進角カーブ）を計算する頭脳 - イグニッションコイル：
モジュールの指示どおりに高電圧を発生させ、プラグに火を飛ばすパーツ
このうち、フルトラの点火時期の調整であなたが直接触るのはセンサープレートの位置です。
進角カーブそのものはモジュール内部に組み込まれていて、純正の場合は基本的に書き換えできません。つまり、
「モジュールの中のカーブを丸ごと動かす」のではなく、「カーブ全体を少しだけ進角側・遅角側にシフトする」というイメージで調整していくことになります。
実際の調整ステップの流れ
具体的な作業の流れを、イメージしやすいように整理してみますね。
フルトラ点火での調整ステップ（イメージ）
- タイミングライトを準備し、フロントプラグコードにインダクティブクランプを接続する
- バッテリーからタイミングライトに電源を取り、配線が熱い部分に触れないように取り回す
- エンジンをしっかり暖気し、ニュートラル・車体固定・換気を確認する
- 2000rpm前後（サービスマニュアル指定回転数）にキープし、タイミングホールから丸印マークの位置を確認する
- 必要があればエンジンを止め、カムカバー内のセンサープレート固定ビスを緩める
- センサープレートをわずかに時計回りに回せば進角、反時計回りに回せば遅角方向になる
- 仮締めしてエンジン再始動 → 再度2000rpm前後で丸印位置を確認する
- 納得の位置に来たらビスを本締めし、最終確認を行う
ここで大事なのは、「ほんの少しずつ動かす」ことです。センサープレートって、1〜2mm動かすだけで体感が変わることもあります。
がっつり回してしまうと、「さっきまで普通に走っていたバイクが、急に別物になった…」みたいなことにもなりかねません。
年式とモジュールごとの違いに注意
エボ期のフルトラ点火は、年式によってモジュールの形状や配線、LEDによる静的点火合わせの有無などが少しずつ違います。
中には、モジュールに小さなLEDが付いていて、上死点マークに合わせた状態でLEDの点灯・消灯を基準に静的タイミングを取るタイプもあります。
このあたりの具体的な手順や締め付けトルクなどは、必ずハーレーダビッドソンが公表しているサービスマニュアルや、サービス情報ポータルを確認して作業してください。
例えばイグニッションモジュールプレートの交換手順や静的タイミングの取り方は、Harley-DavidsonのService Information Portal内の技術資料に詳しく書かれています（出典：Harley-Davidson Service Information Portal「Ignition Module Kit Instructions」）。
安全面と自己責任の話
フルトラ点火の調整は、一見シンプルそうに見えて、エンジン寿命や安全性に直結する作業です。
進角し過ぎればノッキングや異常燃焼、遅角し過ぎればオーバーヒートやパワーダウンといった形で、しっかりエンジンに跳ね返ってきます。
調整前に必ず押さえておきたいこと
- 作業前にバッテリーを含めた電装系の状態をチェックし、明らかな不具合がないか確認する
- サービスマニュアルに記載された手順・トルク・回転数を必ず参照する
- 不安を感じたら無理をせず、フルトラ点火に詳しいプロのメカニックに一度診てもらう
ここで書いている内容は、あくまで一般的なエボの例を元にした解説です。年式や仕様、カスタム内容によっては当てはまらないケースもあります。
正確な情報は公式マニュアルやメーカーサイトを確認し、最終的な判断は信頼できる専門家に相談したうえで行ってください。

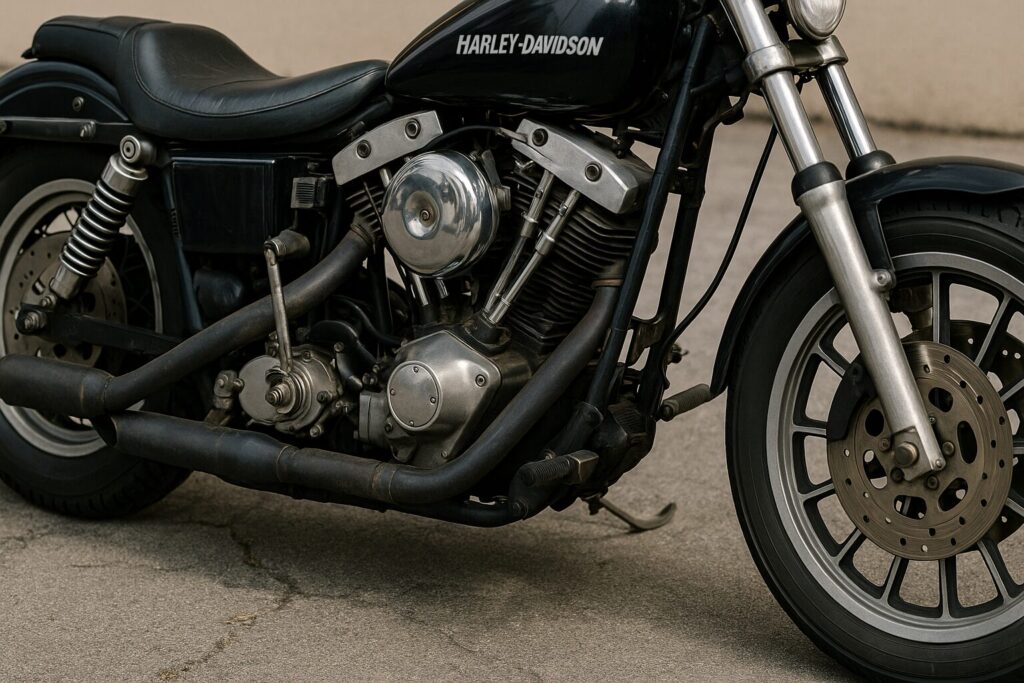

ショベルヘッドの点火時期が早いときの注意点
ショベルヘッドに乗ったことがある方だと、ショベルヘッド点火時期が早いときのケッチンやノッキングが、かなり生々しい記憶として残っているんじゃないかなと思います。
あの「ガツン！」と逆に踏み返してくるキックペダルや、坂道でスロットルを開けた瞬間のカリカリ音ですね。
ショベルはポイント点火と機械式進角が主流なので、点火時期のズレがそのまま症状として現れやすいエンジンです。
ショベルヘッドで点火時期が早いとどうなるか
まずはショベルヘッド側のイメージを整理しておきましょう。
ショベルで点火時期が早いときに、私がよく見かける症状は次のようなものです。
- キック始動時に強烈なケッチンが出る
（最悪、足や膝を痛めるレベル） - 坂道や高負荷加速時に、エンジン内部からカリカリ・チリチリとしたノッキング音がする
- 走行後にシリンダーヘッドが異常に熱く、触るまでもなく「これはヤバいな」と分かるくらいの発熱
ポイント点火＋メカニカル・アドバンスの場合、ガバナーの戻り不良やスプリングのヘタリ、ポイントギャップのズレなどで、意図せず進角側に振れてしまうことがあります。
さらに、ハイコンプピストンや薄い燃調、夏場の高温が重なると、ノッキングやデトネーションが一気に顔を出しやすくなるんですよね。
エボのフルトラ点火との「守られ具合」の違い
一方でエボは、基本的にフルトラ点火（フル・トランジスタ点火）が標準です。
ショベルのようにポイント接点が無いぶん、ギャップのズレでどんどん進角していく…ということは起きにくく、イグニッションモジュールの中にあらかじめ決められた進角カーブが入っています。
このおかげで、エボのノーマル状態は「ちょっと守られている」という印象があります。
点火時期が少しズレていても、ショベルほど露骨にケッチン地獄になったり、すぐにピストンを溶かす…というところまでは行きづらいです。それでも、
- センサープレートを大きく進角側に振ってしまった
- ハイコンプ化＋薄めの燃調＋夏場＋ハイギア巡航を多用している
- 低オクタン燃料を入れて無理に引っ張っている
といった条件が重なると、エボでもしっかりノッキングや異常な発熱が出てきます。
フルトラだから大丈夫、というわけではなくて、「ズレの出方がショベルよりじわじわ」なだけと捉えておくといいかなと思います。
ショベルとエボの違いのイメージ
| 項目 | ショベルヘッド | エボリューション |
|---|---|---|
| 点火方式 | ポイント点火＋メカ進角 | フルトラ点火（電子進角） |
| ズレの出方 | ポイント・ガバナー次第で急に変化 | センサープレート位置が主 変化は比較的緩やか |
| 早過ぎ時の症状 | ケッチン、激しいノッキング、極端な発熱 | 高負荷時のノッキング、熱だれ、金属音 |
| メンテナンス性 | 調整自由度大・手間も多い | 基本はセンサープレートとモジュール管理 |
ショベルヘッド点火時期が早いときの「クセ」とエボへの応用
ショベルヘッド 点火時期が早いときの挙動を知っておくと、エボの症状を読むときにもかなり役立ちます。例えば、
- ショベルで感じる「カンカン」という金属音に似た音が、エボでも高負荷時にだけ出る
- 登り坂で3速・4速のままアクセルを開けると、車体の下あたりから小さなノック音が聞こえる
- プラグがやたら白く焼け気味で、ピストントップのカーボンが少ないのに排気温度が高い
こういうときは、点火時期がやや進み気味＋燃調が薄い方向に寄っている可能性があります。ショベルほど露骨なケッチンは出なくても、エボの中でも「ショベルっぽい」症状が顔を出すわけですね。
旧車としてのショベルと、エボの「遊び方」の違い
ショベルは、本当に「点火で遊べる」エンジンです。ポイントギャップや進角スプリング、カムの組み合わせで、性格がガラッと変わります。それが魅力でもあり、手間のかかる部分でもあります。
エボはそこまで自由度は高くないものの、フルトラのセンサープレートや社外モジュール、ダイナSなどを組み合わせることで、ショベルに近い可変性を楽しむことも可能です。
ショベルヘッドそのものの魅力や、旧車としての選び方については、クラブでよく相談されるテーマでもあります。
このあたりは、別でまとめているハーレー旧車の人気ランキング徹底解説の方で、ショベルやアイアン、エボの立ち位置を含めてじっくり話しているので、旧車全体の雰囲気も知りたいあなたは、ぜひセットで読んでみてください。
ショベルの感覚をエボに「そのまま」持ち込まない
ショベルヘッドの感覚に慣れていると、「もうちょっと進角させたくなる」のはよくある話です。
ただ、エボは圧縮比や燃料事情、冷却フィン形状なども違うので、同じ感覚で進角させるとオーバーヒートやノッキングのリスクが一気に高くなります。
ここで書いている内容はあくまで一般的な傾向なので、最終的な点火時期の判断は、必ずサービスマニュアルや公式情報を確認しつつ、信頼できるプロのメカニックにも相談してもらうのが安心ですよ。
ハーレーの進角と遅角の影響を理解
進角と遅角の話は、エボでもショベルでも避けて通れません。ここをなんとなくのイメージで触ってしまうと、「三拍子は出たけど全然走らない」「やたら熱を持って不安」という状態になりがちです。
逆に、進角と遅角のメリット・デメリットをちゃんと整理しておくと、点火時期調整が一気に「狙って遊べる領域」になってきますよ。
進角：パワー寄りだけど、刃物のように鋭い世界
まずは進角から。ざっくり言うと、点火時期を進角させると、
- スロットル操作に対してレスポンスが良くなる
- 中〜高回転での伸びが良くなる
- 燃焼が早く終わるぶん、燃費が良く感じられることもある
といった「気持ち良さ」が出てきます。特にエボで高速クルージングを多用する人だと、少し進角側に振ったときの「伸び」は結構クセになります。ただし、当然ながらいいことばかりではなくて、
- 高負荷時にノッキング（カリカリ音）が出やすくなる
- シリンダーヘッドやピストンにかかる熱負荷と衝撃が増える
- 最悪の場合、ピストン損傷やプラグ溶損など致命的なダメージを受けるリスクがある
という「刃物のような」側面も持っています。特に高圧縮仕様のエボや、夏場に渋滞・峠を多用する乗り方の場合、進角のやりすぎは本当に危険です。
航空機エンジンの世界でも、点火時期の進み過ぎによるデトネーションやプレイグニッションは重大なトラブル要因として扱われていて、アメリカ連邦航空局（FAA）の安全資料でも「ピストンやバルブなどに過大な熱と衝撃を与える」といった説明がされています（出典：FAA Safety Team「Pre-ignition」）。
ハーレーの空冷Vツインでも、原理としてはほぼ同じなので、「進角し過ぎ＝エンジンにムチを打っている」という感覚を持っておいてもらうといいかなと思います。
遅角：安全寄りだけど、やりすぎると「ただの元気のないバイク」
一方で遅角です。点火時期を遅角側に振ると、
- ノッキングやケッチンが出にくくなる
- エンジンのフィーリングがマイルドになり、扱いやすく感じる
- アイドリング回転数を落としたときに、独特の三拍子が出やすい
といったメリットがあります。「とにかくエンジンを壊したくない」「街乗りメインで穏やかに走りたい」というあなたには、遅角寄りのセッティングは確かに安心感があります。
ただし、遅角させ過ぎると、
- 燃焼が排気行程まで長引き、排気温度とヘッド周りの熱負荷が上がる
- スロットルを開けてもトルクが立ち上がらず、「もっさり」した加速になる
- 不完全燃焼気味になり、燃費が悪くなったり、マフラーからの生ガス臭が強くなる
といったデメリットも出てきます。「遅角＝安全」というイメージだけで振り切ってしまうと、結果的にエンジンを余計に熱でいじめているケースもあるので注意が必要です。
進角と遅角のざっくりイメージ
- 進角：トルクとレスポンスは気持ちいい、ただしノッキングと熱に要注意
- 遅角：ノッキングは出にくいが、パワー感と燃費・熱のバランスを崩しやすい
- どちらも「やりすぎ」が一番危険で、ほどほどのポイントを探るのが大事
三拍子を狙うときの落とし穴
進角・遅角の話になると、必ず出てくるのが三拍子アイドリングです。確かに、少し遅角側に振りつつアイドリング回転数を落としていくと、あの独特な不整脈のような鼓動が前に出てきて、聞いているだけでニヤニヤしてしまいますよね。
ただ、ここでよくある失敗が、
- 三拍子を優先し過ぎて、アイドリング回転数を極端に下げてしまう
- それに合わせて点火時期を大きく遅角させたまま、走行時もその設定で乗ってしまう
- 結果として低速トルクがスカスカ、渋滞でやたら熱を持つ、燃費も悪い…という状態になる
というパターンです。見た目と音は最高なんですが、ツーリング先の山道や渋滞で苦労することが多い組み合わせなんですよね。三拍子を狙うなら、
- 「音優先モード」と「実用モード」を頭の中で分ける
- 走行メインの日は、多少アイドリングを上げて点火も素直な位置に戻しておく
- どうしても三拍子重視なら、オーバーヒート対策（オイルクーラーや電動ファン）もセットで考える
といったバランス感覚が大事かなと思います。
進角・遅角は「遊び」ではなく「エンジンの生命線」
三拍子や鼓動感を追い込みたくなる気持ちは、私もよく分かります。でも、進角と遅角は本来、エンジンを長く健康に使うための調整軸です。ここでお話ししている回転数や症状の例は、あくまで一般的な目安として捉えてください。
正確な点火タイミングや許容範囲については、必ず車種ごとのサービスマニュアルやメーカー公式情報を確認し、最終的な判断は信頼できるプロのメカニックに相談したうえで決めてもらうのが一番安全です。
どうしてもハーレー進角遅角を攻めたくなったら、まずは「純正推奨値」をしっかり体感しておくのがおすすめです。
そこから少しずつ振っていくと、どこまでが自分とエンジンにとって気持ちいいラインなのか、自然と見えてきますよ。
ハーレーエボの点火時期の調整の実践ポイント
ここからは、実際にハーレーエボの点火時期の調整を行うときのポイントを深掘りしていきます。ショベルとの症状の違い、タイミングライトの使い方、ダイナSやポイント調整の注意点、プラグの読み取り方まで、ガレージで使える実践的な話をまとめていきます。
ショベルの点火時期の調整は？遅いときの症状の比較
ショベルの点火時期の調整や遅いときの症状として代表的なのが、キャブのくしゃみ（パンッという逆火）、排気温度の上昇、そして加速時の明確な力不足です。ここ、かなり気になりますよね。
ショベルはポイント点火＋メカ進角なので、点火時期の遅れがそのまま素直に症状として表に出てきます。だから、ちょっとズラしたつもりが「ん？ なんか走らない…」「なんか異常に熱くない？」という状態になりやすいんですよ。
一方、エボの場合はフルトラ点火が基本なので、ショベルほど露骨に「バンッ！」とキャブのくしゃみが出たり、いきなりストールしまくる…という症状は少なめです。
でも、これはエボが“無傷”という意味ではなくて、症状の出方がマイルドなだけで、遅角を放置すると確実にエンジンへ負担がたまっていくというのが厄介なんですよね。
点火時期が遅いときに出やすい症状
ショベルの遅角は、ほんとに正直です。すぐに症状として現れます。具体的には、
- アイドリングでパンッと破裂音（キャブ逆火）が出る
- スロットルを開けた瞬間の息つき、加速のもたつき
- マフラーからの排気が異様に熱い（排気温度上昇）
- アイドリングでストールしやすく、再始動も重たい
これは、点火時期が遅すぎると燃焼のピークが遅れ、排気行程に熱を大量に持ち込んでしまうためです。
特に空冷エンジンは熱の逃げ場が少ないので、排気温度の上昇はそのままエンジンヘッドやマフラー、バルブ周辺に大きな負担となります。
エボの場合の「遅角」の出方はじわじわタイプ
ショベルのように派手な症状は少ないものの、エボも遅角しすぎると確実に不調サインが出ます。私の経験だと、エボはこんな感じで気づくことが多いですね。
| 症状 | エボでの出方 |
|---|---|
| キャブのくしゃみ | ショベルほど派手ではないが、小さな息つきとして出る |
| 発熱 | とにかく排気が熱い、渋滞で極端に熱だれする |
| トルク不足 | 「なんか重い」「スカスカする」感覚で分かる |
| 始動性悪化 | セルが長く回る、掛かってもストールしやすい |
こういう「なんとなく重い」「なんとなく暑い」という症状は、エボ乗りほど見逃しがちなんですよね。フルトラの“誤魔化し力”に隠れているだけで、内部では確実に排気温度と燃焼効率のバランスが崩れている状態です。
遅角しすぎの代表的なサインまとめ
- アイドルからのツキが悪く、加速がモサッとしたまま上がっていかない
- 信号待ちで足に感じる排気の熱が高い（明らかに以前より熱い）
- セルを長めに回さないと掛からない
- アイドリングでストールしやすい・再始動も不安定
こういう症状が出てるときは、あなたのエボやショベルは「点火遅れてるよ」と教えてくれている状態です。
放置するとバルブ周りの熱ストレスが増えすぎて、カーボンの付着や排気効率低下にもつながります。
遅角を戻すときの考え方
点火が遅れていると感じたら、いきなり大きく進角するのではなく、少しずつ戻しながら他の要素と一緒にチェックするのが安全です。
- プラグの焼け具合（白すぎ・黒すぎ）
- キャブのスロー・ニードルの状態
- コンプレッション
- 季節・外気温
特に排気温度の上昇は、空冷エンジンにとって大敵です。航空機ピストンエンジンでも「遅すぎる点火は排気温度を上げ、バルブに深刻なダメージを与える」として警告されています（出典：FAA Safety Team「Pre-ignition」）。
ハーレーも同じ原理なので、遅角の放置は本当に危険なんですよね。
「遅角＝安全」ではない
三拍子を出すために遅角させる人も多いですが、遅角しすぎは排気温度の上昇につながって、逆にエンジンへのダメージが蓄積します。三拍子はあくまで“音の演出”なので、走行時は必ず適正範囲に戻すのが絶対に大事ですよ。

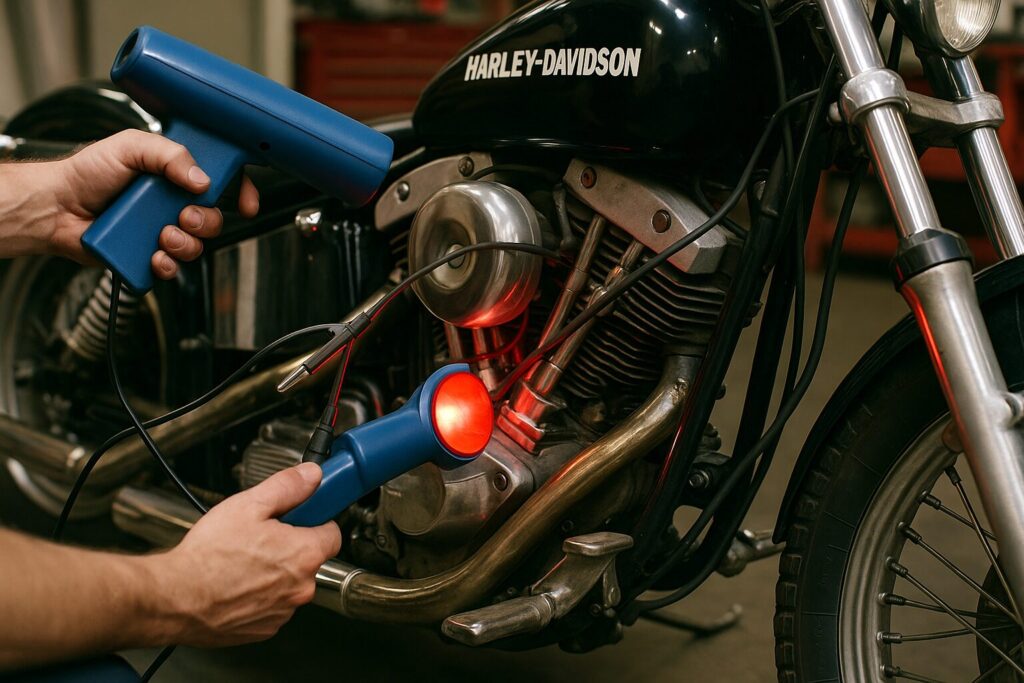

ショベルの点火時期の調整タイミングとライト活用
ショベルの点火時期の調整タイミングとライト活用というテーマですが、これはエボでもショベルでも本質は同じで、「耳とお尻の感覚」を、客観的な数値へ落とし込むための道具としてタイミングライトを使うと理解しやすいですよ。
特にショベルはポイント点火＋メカ進角という超アナログ構造なので、やっぱりタイミングライトがあると調整の精度が一気に上がります。
あなたも経験があるかもしれませんが、感覚で合わせていたときより、ライトで数値を見た方が「あ、ズレてたんだな…」と気づく瞬間がめちゃくちゃ多いですよ。
ショベルでのタイミングライトの役割
ショベルの場合、進角機構がガバナー（メカ進角）とポイントで構成されています。
この仕組みゆえに、回転数が上がるほど進角が変化するので、静止状態の合わせ込みだけでは正確な点火時期が出しにくいという特徴があります。
そこで役に立つのがタイミングライトです。ショベルでしっかり点火を合わせたいときは、
- アイドリング（ベースタイミング）
- 全進角（2000rpm前後）
この2つを必ず確認しながら作業するのが鉄則です。特に全進角は、ガバナーのヘタリ具合やグリス切れで大きくズレます。
実際に光を当てて、2500rpmくらいまで回したときにマークがどの位置で安定するかを見ると、「ガバナー、結構頑張ってるな」「あ、これスプリング死んでるな」とか、すんごく分かりやすいですよ。
エボでも使い方は同じ
エボはフルトラ点火なので、ショベルほど進角メカの劣化によるズレは出にくいです。ただ、エボでも「規定回転数で丸マークをセンターに合わせる」という基本はまったく変わりません。
結局、燃焼のピーク位置と点火のタイミングがズレてしまえば、ショベルでもエボでも走りは迷子になります。
| 項目 | ショベル | エボ |
|---|---|---|
| 点火方式 | ポイント＋メカ進角 | フルトラ（電子制御） |
| タイミングライトの重要度 | 非常に高い （ズレが症状に直結） | 高い（ズレると熱・トルクへ影響） |
| 合わせ方 | アイドル＆全進角を必ず見る | 2000rpm前後で丸印を中央へ |
タイミングライトを使うときのコツ
タイミングライトは「ただ光を当てる道具」ではなく、精度を出すための補助器具です。より正確に合わせたいなら、以下のポイントを意識すると一気にレベルが上がりますよ。
- できれば薄暗い環境で作業して、フライホイールのマークを見やすくする
- 丸印や縦線のマークに白ペン／チョークでマーキングしておく
- タコメーター付きのタイミングライト（または外付けタコ）があるとズレを確認しやすい
- 暖気後に作業する（冷間ではマップが安定しない）
- 車体をしっかり垂直にして、タイミングホールからのぞく角度を一定にする
特に、フライホイールのマークに白ペンを入れておくのは本当におすすめです。光を当てたときの見え方が段違いなんですよ。私の店でも、どんな車両でも必ず白いマーキングをしてから調整しています。
ショベルならではの注意点
ショベルはメカ進角の状態が点火にものすごく影響します。ガバナーのグリスが飛んでいたり、スプリングがヘタっていたりすると、2000rpmまで回したときに進角が出過ぎたり足りなかったりします。これは調整でどうこうできる問題ではないので、
全進角がズレまくる場合は、ガバナー本体のメンテまたは交換が必要です。
ショベルの世界はまさに「メカと会話する」ような楽しさがあります。タイミングライトはその会話を手助けしてくれる存在なんですよね。
さらに世界を広げたいあなたへ
点火時期を詰めていくと、「旧車全体の乗り味とはなにか？」というあたりが気になってくると思います。
ショベルだけでなく、アイアンスポーツ、パンヘッド、ナックルなど歴代ハーレーの世界観を知ると、エボの立ち位置もよりクリアに見えてきますよ。
私のサイトでは、旧車の魅力や価値の上がり方をまとめた記事も用意しているので、深掘りしたい人はぜひ読んでみてください。

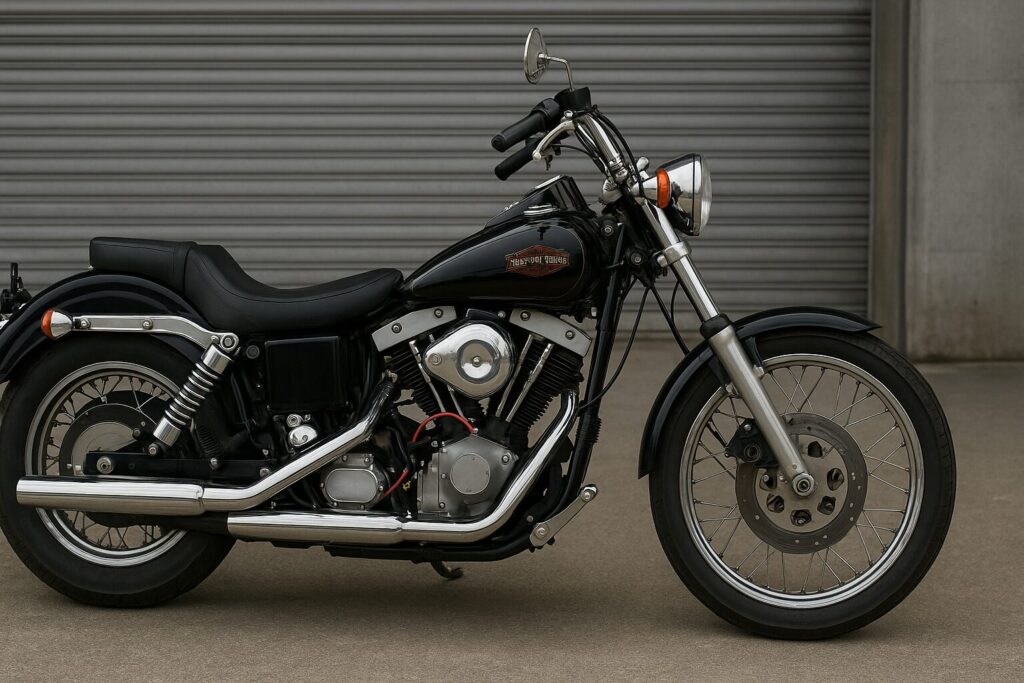

ダイナSの点火時期は？エボの特徴
ダイナSの点火時期やエボの組み合わせは、エボ乗りの中でも人気の高いカスタムで、「もっとメカっぽいフィーリングで走りたい」「ポイント点火の味は欲しいけど、メンテ頻度は少なくしたい」という人には最高の選択肢ですよ。
実際、私の店でもダイナSに変えたいという相談はかなり多くて、取り付け後のフィーリング変化に満足してくれる方が本当に多いです。
ダイナSはセミトラ点火と呼ばれる方式で、ポイントの代わりに電子スイッチ（ホールセンサー）を使い、進角はショベルと同じくメカガバナーに任せる構造になっています。
つまり、完全電子制御のフルトラと違って、回転上昇に応じて「物理的に」進角が変化していくわけです。
この“物理的な進角感”がポイントに近い乗り味を生み、エボ本来の鼓動や荒々しさを強調してくれるんですよね。
あなたが、「エボの乗り味、もう少し生っぽくしたい…」と思っているなら、ダイナSはかなりハマると思いますよ。
ダイナSを入れたエボが持つ独特のフィーリング
私が触ってきた車両の中でも、ダイナS化したエボは“反応の立ち上がりが鋭い”のが特徴です。
フルトラよりも点火の「切り替わり」を体感しやすく、アクセルワークに対しての反応がカチッとした印象になります。
また、進角をメカガバナーに任せる関係上、ガバナーの状態によって点火カーブが変化するため、逆にいえばその車体だけのキャラクターが強く出るとも言えます。
これを味と捉えるか、癖と捉えるかは人によるところですが、私は「ハーレーらしさ」という意味では大好きなポイントですね。
ダイナSの進角カーブは物理部品に依存するので、ガバナーのグリス切れやスプリングのヘタリが性能に直結します。
調子が悪いと「早く進みすぎる」「遅れて戻らない」といった症状が出ます。
ダイナSエボ点火時期の調整手順
エボにダイナSを装着した場合の点火時期の調整は、ショベルのポイント点火にかなり近いです。基本的には、
- フル進角時（2000〜2500rpm）で丸印マークをタイミングホール中央へ合わせる
- ベースプレートを微調整し、締め付け→再確認を繰り返す
- アイドリングと全進角の両方をチェックする
この「アイドリングと全進角を両方見る」という作業がかなり大事で、ショベル／エボ問わず、半分の人はどちらか一方だけを合わせて終わりにしがちです。
でも、ガバナーを使う点火形式でアイドリングだけ見て合わせるのはNGなんですよ。
なぜなら、スプリングのヘタリ具合で進角カーブがズレている場合、アイドリングと2000rpmの位置が一致しなくなるからです。
アイドリングは合っているのに、高回転でノッキングが出る…というのはこのパターンが多いんですよね。
ダイナSで起こりやすい症状と注意点
ダイナSは良くも悪くも“機械そのもの”なので、メンテが後回しになってガバナー周りが固着すると、一気に症状として表れます。たとえば、
- 進角が遅れすぎて加速がモサっとする
- 進角しすぎて高回転でノッキングが出る
- 戻りが悪くアイドリングが落ち着かない
このへんはフルトラではあまり起きない現象なので、ダイナSに変えたあと「なんかしっくりこないな…」と感じたら、プレートではなくガバナー側を疑うのがポイントですよ。
ダイナSの真価は“定期メンテ”で決まる ガバナーの洗浄・グリスアップ・スプリング確認を定期的に行うことで、点火の安定性は驚くほど変わります。
メンテが行き届いたダイナSは、フルトラにはない鋭さと鼓動感を両立できます。
高回転まで回すなら注意したい点
ダイナSは強い火花を飛ばせますが、進角カーブはメカ頼りなので、高回転を多用するような乗り方をするなら、やっぱりノッキングのリスクは意識しておく方がいいですね。
全進角が早すぎるとピストンやバルブに強い負担が生じるので、レブ付近まで回す使い方では必ず
- 高オクタン燃料の使用
- 季節ごとの点火見直し
- プラグの番手確認
このあたりは特に大事です。エボはもともと耐久性の高いエンジンですが、高回転の負担が続けば当然ダメージは蓄積します。
このように、ダイナS化したエボはセッティング次第でキャラクターが劇的に変わります。
走りのバランスを取りたい人は、エンジン内部の状態（カム・圧縮比・キャブセッティング）に応じて、慎重に点火を合わせると長持ちしますよ。
続く次のセクションの強化をご希望の場合は、 「続きを出力してください。」 と送ってください。

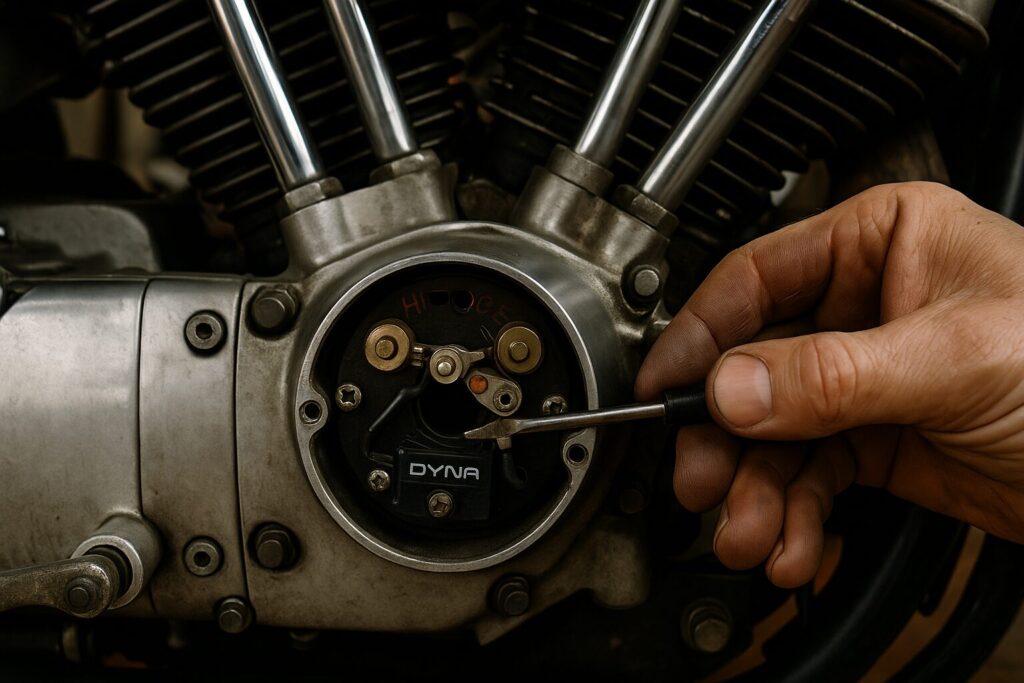

エボのポイント調整の注意とは
ハーレーエボのポイント調整というと、かなりマニアックな世界に感じるかもしれませんが、実はエボをあえてポイント化して楽しんでいるオーナーは少なくないんですよ。
フルトラからポイントキットに変更する一番のメリットは、構造がシンプルになってトラブルシュートしやすいこと、そしてなによりショベルやアイアンに近い「メカ感」を味わえることですね。
「自分の手で火を飛ばしている」感覚が欲しい人には、かなり刺さるカスタムだと思います。
一方で、ポイント点火にはフルトラとはまったく違うシビアさもあります。
ポイントはクリアランス（ポイントギャップ）と接点の状態に非常に敏感で、ここが少しズレただけでも点火時期や火花の強さがガラッと変わります。
エボはもともとフルトラ前提で設計されているので、ポイント化した車両ではよりこまめな点検と調整が求められる、という前提をまず押さえておきましょう。
ポイントギャップと点火時期の関係
ポイント調整で一番大事なのがポイントギャップです。ギャップが広すぎるとカム1回転あたりの通電時間が短くなり、進角傾向・火花弱め方向に振れやすくなります。
逆にギャップが狭すぎると通電時間が長くなり、遅角寄り・コイルに過大な負担、という方向に転びやすいです。
つまり、
- ポイントギャップが変わる
→ 点火時期が変わる - 点火時期が変わる
→ エンジンのフィーリング・発熱・ノッキング傾向が変わる
という連鎖が起きます。だからこそ、「ギャップはなんとなく」で決めないことがめちゃくちゃ重要なんですよね。
ポイント調整で最低限守りたいこと
- ポイントギャップは、まずメーカー指定値ど真ん中からスタートする
- 大きく振らず、「ほんの少し広く」「ほんの少し狭く」で様子を見る
- ギャップを触ったら、必ずタイミングライトで点火時期も確認する
接点の状態とメカ部分のチェック
ハーレー エボ ポイント 調整で見落とされがちなのが、接点とメカ部分の状態チェックです。ポイントの接点が焼けていたり、酸化でザラザラしていると、抵抗値が上がって火花が不安定になります。
また、ポイントカムの摩耗やガバナーのガタ・グリス切れも、進角カーブや点火の安定性に大きく影響します。
調整のときは、次のような流れで見ていくと安心です。
- 接点の状態を見る（焼け・段付き・汚れ）
- 必要ならポイントヤスリやコンパウンドで軽く整える（削り過ぎ注意）
- ポイントカムの山に段付きや偏摩耗がないかチェック
- ガバナーのウェイト可動・スプリングの状態・グリスの有無を確認
ポイント調整でチェックしたい項目一覧
| チェック箇所 | 見るポイント |
|---|---|
| ポイント接点 | 焼け・段付き・酸化皮膜・油分 |
| ポイントギャップ | 指定値どおりか、山の一番高い位置で測れているか |
| ポイントカム | 摩耗・段付き・傷、グリスの有無 |
| ガバナー | ウェイトの動き・スプリングのヘタリ・戻り具合 |
サービスマニュアルとプロの助けをフル活用する
ポイントギャップ値や締め付けトルク、進角の基準回転数などは、必ずあなたのエボに適合するサービスマニュアルで確認してください。
年式やキットメーカーによって推奨値が違うことも多く、ネットの「誰かの体験談」だけを頼りにすると、知らないうちにエンジンへ負担をかけてしまうことがあります。
数値はあくまで「出発点」
ここで触れている内容は、あくまで一般的なポイント点火調整の考え方です。実際のギャップ値やトルク、点火時期の基準値は、必ず純正サービスマニュアルや、ポイントキットメーカーの公式資料を確認したうえで決めてください。
迷ったときは、ポイント点火に慣れたプロのメカニックに相談するのが、一番の近道であり、一番安全です。
ポイント化したエボは、音もフィーリングも一気に「旧車寄り」に寄ります。クラブスタイル系のカスタムとも相性が良くて、スタイル重視のあなたにも刺さる仕様だと思います。
スタイルと実用性のバランスをもう少し深掘りしたいなら、クラブスタイルの本当のかっこよさ解説も、合わせてチェックしてみてくださいね。

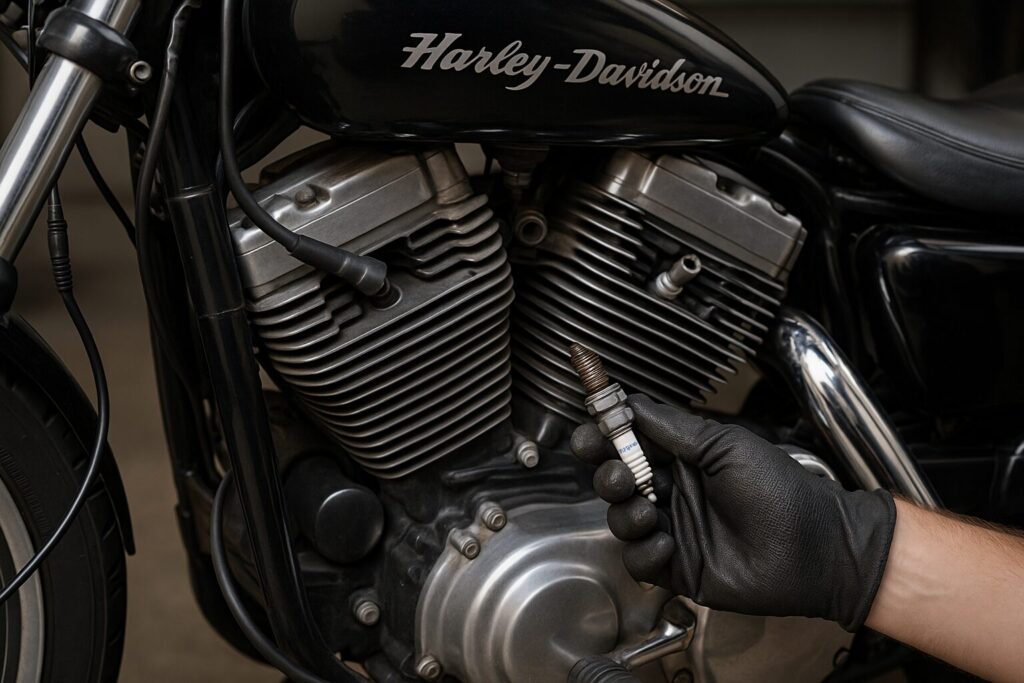

ハーレーの点火時期とプラグの確認方法
ハーレーの点火時期とプラグの確認方法として、私がずっとやっているのは「プラグの焼け方」と「走行中の症状」をセットで見るやり方です。
プラグは、点火時期だけじゃなくて、燃調・圧縮・熱価選び・乗り方まで全部まとめて「このエンジン、いまこういう状態ですよ」と教えてくれる“健康診断のカルテ”みたいな存在なんですよね。
もちろん、プラグの焼けは点火時期だけで決まるわけではありませんが、進角・遅角の「やりすぎ」をチェックするにはかなり有効です。
あなたが「点火を少し触ったあと、これで合ってるのかな…」と不安になったとき、まず見るべきはプラグの先端です。
進角し過ぎているときのプラグの傾向
点火時期が進み過ぎているとき、走りの中ではノッキングや金属音、異常な発熱といった症状が出ますが、プラグにもそれなりにサインが残ります。私の体感では、こんな傾向がよく見られます。
- 焼け色がやたら白っぽく、表面がカサカサ・粉っぽい
- 電極の角が丸くなって減りが早い
- 絶縁体部分がうっすらガラス質っぽく、軽く焼け過ぎの気配
もちろん、これは燃調が薄すぎるときとも似た症状なので、プラグの焼けだけで「絶対進角し過ぎ」と決めつけるのは危険です。
ただ、ノッキング傾向やエンジンの熱さとセットで考えると、「点火を少し戻した方がいいかな」という判断材料にはなります。
遅角し過ぎているときのプラグの傾向
逆に、遅角し過ぎのケースではプラグが煤っぽく真っ黒になりがちです。特に街乗り中心で高回転をあまり使わない場合、燃焼がもたついてカーボンが溜まりやすくなります。
- プラグの先端全体が黒いススで覆われている
- 湿ったようなベタつきがあり、失火気味になる
- アイドリングが不安定で、止まりやすい
これは点火時期だけでなく、スロー系の濃さやアイドリング回転数、チョークの使い方なども関係してきますが、「遅角＋濃い燃調＋低回転ばかり」という組み合わせは、プラグを一気に真っ黒にする王道パターンです。
プラグチェックのやり方と見るポイント
ハーレーの点火時期のプラグの確認方法として、私がいつもお客さんにもおすすめしている流れはこんな感じです。
- 左右シリンダーのプラグを同時に外して、焼け具合を比較する
- 街乗りメインのあとと、高速道路クルージングのあと、それぞれで一度状態を見てみる
- 点火時期やキャブを触ったあとに、同じ条件で再度プラグをチェックし、変化をメモしておく
プラグの見方ざっくり表
| プラグの状態 | よくある原因の例 |
|---|---|
| 薄いキツネ色〜薄茶 | 燃調・点火ともにおおむね良好な目安 |
| 真っ白・焼けすぎ | 進角過多／燃調薄い／熱価が高すぎなど |
| 真っ黒なカーボン付着 | 遅角寄り／燃調濃い／低回転ばかりなど |
| 湿ったスス・オイル付着 | オイル上がり・リングやガイドの問題の可能性 |
プラグメーカーも、「プラグの色と状態からエンジンコンディションを判断する」ための公式資料を公開しています。
例えばNGKは、焼け色や電極の状態から混合気の濃さやタイミングの問題を読み取る手引きを出していて、とても参考になります（出典：NGK Spark Plugs「How do I read a spark plug?」）。
番手・ギャップ・交換サイクルもセットで考える
プラグを見るときは、熱価（番手）やギャップ、使用期間も一緒に意識しておくといいですよ。
ハイコンプ仕様で街乗り中心なら少し冷え側を選ぶこともありますし、逆にツーリングメイン・ノーマル圧縮であれば純正指定値を忠実に守るのが基本です。
ギャップが広すぎると高回転や高負荷で失火しやすくなり、逆に狭すぎると火花は飛びやすいけれど燃焼効率がイマイチ…という状態になりがちです。
ギャップや熱価の具体的な推奨値、締め付けトルクなどは、必ずあなたの車種用のサービスマニュアルやハーレー公式のサービス情報で確認してください。
プラグはあくまで「ヒント」であって、単独の診断結果ではない
ここで紹介しているハーレーの点火時期のプラグの確認方法は、あくまで点火や燃調の状態を推測するためのヒントです。
プラグの色や状態だけで、「絶対に点火が早すぎる／遅すぎる」と決めつけるのは危険です。
正確な点火時期やプラグ仕様は、必ずサービスマニュアルやメーカー情報を確認しつつ、最終的な判断は信頼できるプロのメカニックに相談してもらうのが一番安全かなと思います。
プラグをじっくり観察する習慣がつくと、点火時期の微調整がぐっと楽になりますし、「最近ちょっと調子が鈍いな」という違和感にも早く気づけます。
整備のたびに写真を撮って記録しておくと、あとで見返したときに自分のセッティングの歴史が分かるので、かなりおすすめですよ。
ハーレーエボの点火時期の調整をまとめて理解する
最後に、ここまでの内容を軽く整理しておきます。ハーレーエボの点火時期の調整は、一見マニアックな作業に聞こえるかもしれませんが、ポイントは「ピストン位置と回転数」「タイミングマークの意味」「進角と遅角の症状」の3つです。
この3つを押さえておけば、フルトラでもセミトラでもポイント化でも、何をやっているのか迷子になりにくくなります。
実際に手を動かすときは、まずサービスマニュアルで自分の車体の基準値を確認し、タイミングライトで現状を把握してから、少しずつ触っていくのがおすすめです。
一気に大きく進めたり遅らせたりせず、「症状がどう変わるか」を感じながら調整していくと、エンジンとの対話が楽しくなってきますよ。
安全と自己責任について
点火時期調整は、エンジンの寿命や安全性にも関わる作業です。ここで紹介した回転数や角度、症状の例はあくまで一般的な目安であり、全ての車両に当てはまるわけではありません。
正確な情報は必ず公式のサービスマニュアルやメーカーサイト、正規ディーラーの案内を確認し、最終的な判断は信頼できるプロのメカニックに相談したうえで行ってください。
ハーレーは、点火時期ひとつ変えるだけで「同じバイクとは思えない」くらいフィーリングが変わることもあります。慎重に、安全に、でも楽しみながらあなたのエボのベストなポイントを探してみてください。
きちんと決まったときの鼓動感と伸びやかさは、きっと忘れられないものになるはずです。
